荧光法溶解氧在线自动分析仪标定接线图

2023-06-30 14:11:06 来源：上海博取

在线荧光溶解氧在线分析仪抗干扰能力强，基本不易受到其他干扰物质的影响，维护量低，无需校准，更换电解液和膜头，只需更换荧光帽(一年，视情况而定) ，荧光法原理，无需极化。水接触的同时即响应，荧光帽在被刮蹭或部分污染的情况下任能保持其准确度，且容易清洗。搭配数字荧光法溶解氧电极，可广泛应用于火力发电、化工、冶金、环保、制药、生化、食品和自来水等工业场合。

一、产品规格表

规格	详细信息
产品名称	荧光法溶解氧在线自动分析仪
外壳材质	ABS塑料
电源	100V-240V1.0A 50-60Hz（可选24V 1.0A）
功耗	4W
输出方式	两路4-20mA输出，RS485
继电器	三路（*大负载：5A/250V AC 或 5A/30V DC）
尺寸	144mm×144mm×104mm
重量	0.9kg
通讯协议	Modbus RTU（RS485)
测量范围	0.00 mg/L20.00 mg/L 0.00 %200.00 % -10.0 ℃100.0 ℃ （实际测量范围参考配套传感器）
测量精度	±2%FS ±0.5℃ （依据配套电极）
防水等级	IP65

荧光溶氧仪外形尺寸图

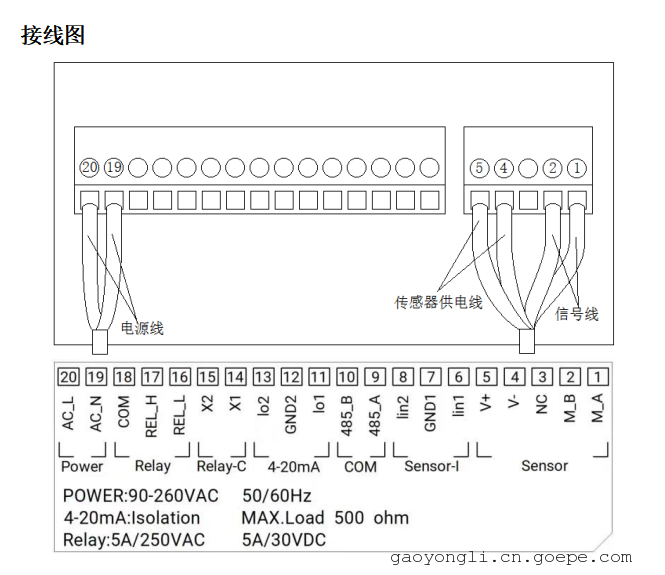

在线荧光溶氧仪接线图

1和2号端子接信号线
4和5号端子接传感器阴极和阳极
19和20端子接电源线

传感器的清洗
建议每隔一段时间（一般3个月，视现场环境而定）对传感器进行清洗，以保证测量的准确性。清洗时，请使用柔软的湿布清洗传感器外部。清洗的间隔可以根据实际需要进行设置，默认的清洗间隔为90天。时间间隔的更改在菜单选项中的传感器设置中。不可将测量帽长时间置于阳光直射下。（直射超过两个小时，测量帽报废）
