DPD试剂法余氯安装步骤

2021-10-21 21:14:22 来源：上海博取仪器有限公司

仪表安装

比色法余氯在线分析仪采用壁挂式安装，具体安装步骤如下：先使用M5*10螺栓将安装支架固定在分析仪上，然后用8×12螺钉将分析仪安装在壁面上。图2为安装尺寸及组件。
仪器在现场安装时，尽量将仪器靠近采样点，以确保每个工作周期都可完成样品的更新。在仪器侧面和底部留出足够的空间以方面接管线和电线。

管道连接

样品进口和排出口连接处位于仪器的底部，样品进口装置要求接外径6mm的软管，样品排出装置要求接内径为1/2（13mm)英寸的软管如图3、图4所示。

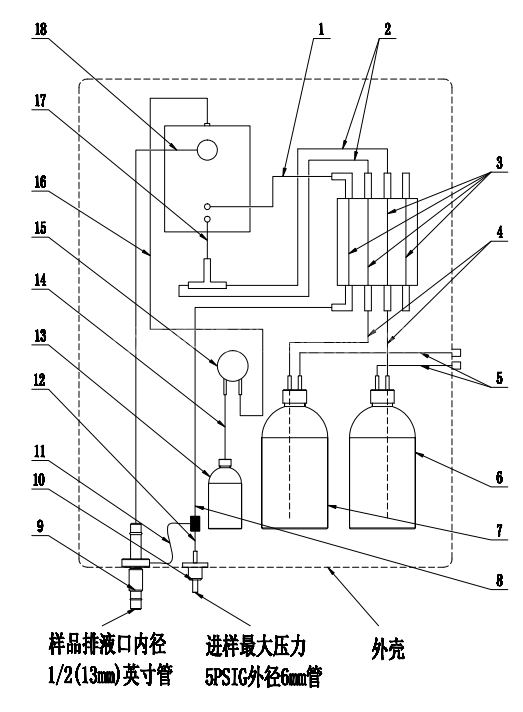

图3 仪器内部软管布置图

系列号	名称	系列号	名称
1	白色软管：外径6.4mm	6	指示剂
2/11/12/17	白色软管：外径2.1mm	7	缓冲剂
3	白色软管：外径4.8mm	9	样品排放管接头
4/5	白色软管：外径3.2mm	10	进样管接头
8	白色软管：外径6.4mm	13	清洗剂
14	硬管：外径3.2mm	15	蠕动泵
16	软管：外径4.5mm	18	比色皿

注：测试前需将搅拌子放入比色皿中，（出厂时比色皿中已经有一个搅拌子）。

样品调节

所有样品都要经过分析仪配套的处理装置进行预调节。

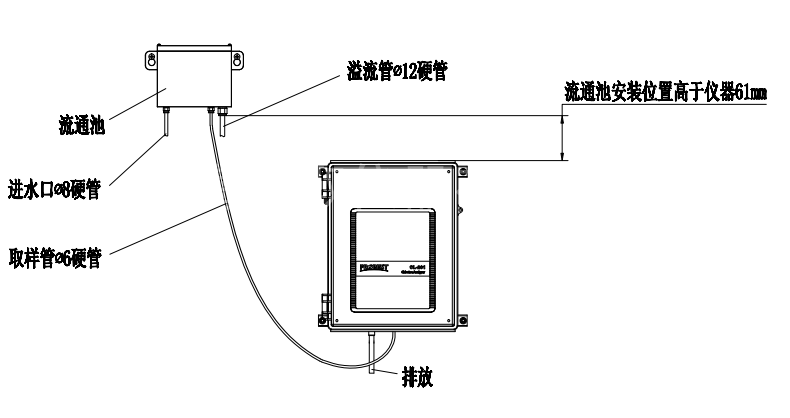

建议流通池的安装位置要高于仪表60cm，可根据现场管路水压，适当升高或降低此高度。
由于余氯会受水样流速影响，流速太小或太大都会导致仪表测值异常，所以需通过流通池调节流速保证样品流速为：200-400mL/min（若流速低于200 mL/min，会导致数据偏低；若流速高于400 mL/min，会导致数据可能出现0）。如下图5。
